Pinout موصل الطاقة SATA 15-Pin

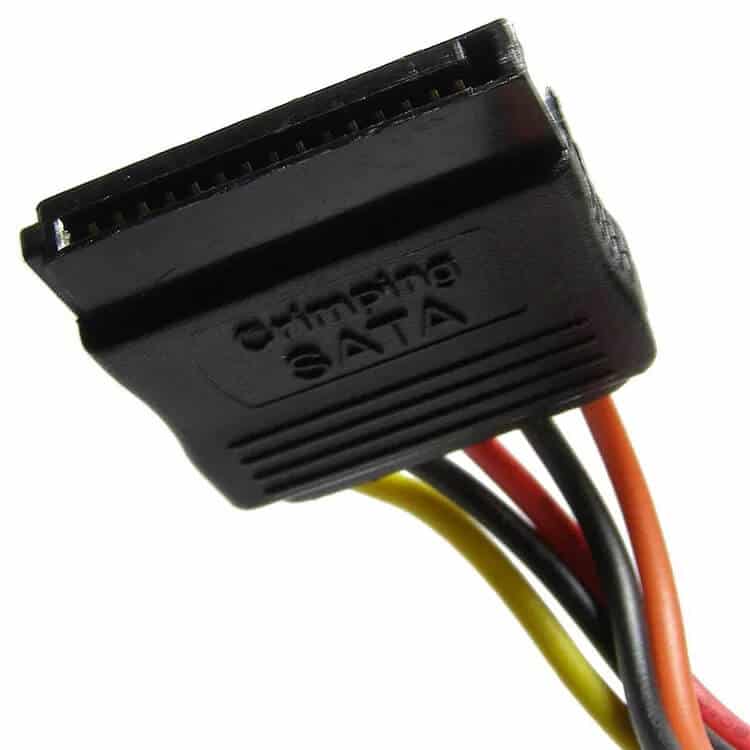

يعد موصل مصدر الطاقة SATA 15-Pin أحد موصلات الطاقة الطرفية القياسية في أجهزة الكمبيوتر. إنه الموصل القياسي لجميع محركات الأقراص الثابتة ومحركات الأقراص الضوئية المستندة إلى SATA.
تبرز كبلات الطاقة SATA من وحدة إمداد الطاقة ويقصد منها أن تكون موجودة فقط داخل علبة الكمبيوتر. هذا على عكس كبلات بيانات SATA ، والتي عادة ما يتم الاحتفاظ بها أيضًا خلف العلبة ولكن يمكن أيضًا توصيلها بأجهزة SATA (eSATA) الخارجية مثل محركات الأقراص الثابتة الخارجية عبر SATA إلى شريحة eSATA.
Pinout موصل الطاقة SATA 15-Pin
pinout هو مرجع يصف المسامير أو جهات الاتصال التي تربط جهازًا أو موصلًا كهربائيًا.
يوجد أدناه pinout لموصل الطاقة المحيطي القياسي SATA 15-Pin وفقًا لمواصفات ATX (الإصدار 2.2). إذا كنت تستخدم جدول pinout هذا لاختبار جهد مزود الطاقة ، فكن على دراية بأن الفولتية يجب أن تكون ضمن التفاوتات المحددة لـ ATX.
|
مرجع موصل الطاقة SATA 15-Pin |
|||
|
Pin |
اسم |
لون |
وصف |
|
1 |
+3.3VDC |
البرتقالي |
+3.3 VDC |
|
2 |
+3.3VDC |
البرتقالي |
+3.3 VDC |
|
3 |
+3.3VDC |
البرتقالي |
+3.3 VDC |
|
4 |
COM |
أسود | أرضي |
|
5 |
COM | أسود | أرضي |
|
6 |
COM | أسود |
أرضي |
|
7 |
+5VDC | أحمر | +5 VDC |
| 8 | +5VDC | أحمر |
+5 VDC |
| 9 | +5VDC | أحمر |
+5 VDC |
|
10 |
COM | أسود | أرضي |
| 11 | COM | أسود |
الأرض (استخدام اختياري أو آخر) |
|
12 |
COM | أسود | أرضي |
|
13 |
+12VDC | أصفر |
+12 VDC |
| 14 | +12VDC | أصفر |
+12 VDC |
| 15 | +12VDC | أصفر |
+12 VDC |
ملاحظة: هناك نوعان من موصلات الطاقة SATA الأقل شيوعًا: موصل ذو 6-pin يسمى الموصل الرفيع (مستلزمات +5 VDC) وموصل 9-pin يسمى الموصل الصغير (المستلزمات +3.3 VDC و +5 VDC). تختلف جداول pinout لتلك الموصلات عن تلك الموضحة هنا.
مزيد من المعلومات حول كبلات وأجهزة SATA
كبلات الطاقة SATA مطلوبة لتشغيل أجهزة SATA الداخلية مثل محركات الأقراص الثابتة ؛ لا تعمل مع أجهزة Parallel ATA (PATA) الأقدم. نظرًا لأن الأجهزة القديمة التي تتطلب اتصال PATA لا تزال موجودة ، فقد تحتوي بعض مصادر الطاقة على موصلات Molex 4-pin فقط.
إذا كان مزود الطاقة الخاص بك لا يوفر كابل طاقة SATA ، فيمكنك شراء محول Molex-to-SATA لتشغيل جهاز SATA الخاص بك عبر اتصال طاقة Molex. مثال على ذلك محول كابل الطاقة StarTech ذو 4-pin إلى 15-pin.
يتمثل أحد الاختلافات بين كبلات بيانات PATA و SATA في أنه يمكن توصيل جهازي PATA بنفس كبل البيانات ، بينما يمكن لجهاز SATA واحد فقط توصيل كابل بيانات SATA واحد. ومع ذلك ، فإن كبلات SATA أرق بكثير وأسهل في إدارتها داخل الكمبيوتر ، وهو أمر مهم لإدارة الكابلات وتدفق الهواء المناسب.
بينما يحتوي كبل الطاقة SATA على 15 pins ، فإن كبلات بيانات SATA بها سبعة فقط.
