تُعد مخططات النظام أداة مهمة لتوضيح كيفية عمل الأنظمة التقنية، سواء في تطوير البرمجيات أو إدارة البنية التحتية. ومع ذلك، يواجه الكثير من الأشخاص صعوبة في فهم هذه المخططات بسبب التعقيد أو ضعف التنظيم، مما يقلل من فعاليتها في نقل المعلومات.
غالبًا ما تكون المشكلة في طريقة رسم المخطط وليس في الفكرة نفسها. فالتصميم غير الواضح أو استخدام رموز غير مفهومة قد يؤدي إلى إرباك القارئ، خاصة إذا كان من غير المتخصصين أو من أعضاء الفريق الذين يحتاجون إلى فهم سريع للنظام.
اتباع قواعد بسيطة في رسم مخططات النظام يمكن أن يحدث فرقًا كبيرًا في وضوح المعلومات وسهولة قراءتها. فالمخطط الجيد يساعد على تبسيط الأفكار المعقدة ويجعلها قابلة للفهم دون الحاجة إلى شرح طويل.
في هذا المقال، نستعرض أربع قواعد أساسية تساعدك على إنشاء مخططات نظام واضحة ومنظمة، مما يسهل على الآخرين فهمها واستخدامها في العمل أو الدراسة.
صُممت مخططات النظام لخلق فهم مشترك بين المطورين قبل كتابة أي سطر برمجي، لكنها غالبًا ما تُربك أصحاب المصلحة الذين يُفترض أن تُعلمهم. أحيانًا، لا تكمن المشكلة في كثرة المعلومات، بل في احتوائها على معلومات مُقدمة بطرق تُخالف كيفية تعاملنا مع التسلسلات الهرمية والعلاقات المرئية. على المدى البعيد، تُزيد هذه المخططات سيئة التصميم من خطر وجود عيوب في التصميم. إذا واجه فريقك هذه المشكلة، يُمكنك حلها باتباع هذه القواعد الأربع:
استخدم رموزًا وتسميات متسقة
عندما يتبع كل شكل وتسمية نفس المنطق، يتوقف القراء عن التخمين ويبدأون بالفهم

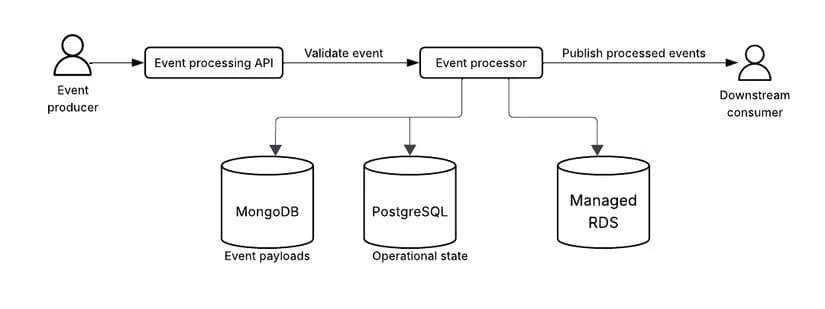

عندما تكون الرموز والتسميات غير متسقة، يفقد المخطط مصداقيته كمصدر موثوق للمعلومات. راجعتُ ذات مرة نظامًا لمعالجة أحداث السجلات، حيث كانت قواعد البيانات مُمثلة بثلاثة رموز مختلفة: أسطوانة، ومربع مكتوب بداخله “DB”، وسحابة عليها رمز قاعدة بيانات. عندما سألتُ مهندس النظام عن السبب، أوضح لي أن هذه الأشكال تُمثل ثلاث أدوات تخزين وحالات مختلفة في النظام. ظن أنه كان يقدم المساعدة بجعلها مختلفة، لكنه بدلاً من ذلك، ابتكر لغزاً بصرياً أجبر الجمهور على حفظ الرموز قبل فهم الهندسة المعمارية.
هذا فخٌّ للاتساق يقع فيه حتى مهندسو الأنظمة ذوو الخبرة. يظن بعض مهندسي الأنظمة أن التنوع يُضفي وضوحًا، لكنه في الواقع يُثقل كاهل المستخدم. فكل رمز فريد يُصبح مصطلحًا جديدًا عليه تعلمه بينما يحاول فهم منطق النظام.
والنهج الأكثر فعالية هو استخدام رمز واحد لكل فئة والاعتماد على التسميات لإضافة سياق إضافي.
اجعل العلاقات وتدفق البيانات واضحين
المخطط الذي لا يُظهر كيفية ترابط العناصر ليس سوى قائمة بمربعات.
وفقًا لإطار عمل مايكروسوفت المُحكم لتصميم الأنظمة، يجب أن تُوصل المخططات قرارات التصميم الرئيسية بنظرة سريعة، دون الاعتماد على الكثير من الشروحات النصية. الهدف الأساسي من تصميم الأنظمة هو إظهار كيفية ترابط العناصر وكيفية انتقال البيانات. إخفاء هذه العلاقات هو أسرع طريقة لجعل المخطط غير فعال.
يجب أن يُجيب تصميم نظامك على الأسئلة المهمة بنظرة سريعة. من أين يبدأ طلب المستخدم؟ ما الخدمة التي يتفاعل معها؟ أين تُخزن البيانات؟ إليك كيفية تحديد العلاقات بين مكوناتي.
- يتبع تدفقي الأساسي اتجاه القراءة الطبيعي لأصحاب المصلحة، أي من اليسار إلى اليمين أو من الأعلى إلى الأسفل. هذا يُسهل على جمهوري الفهم.
- أُسمي خطوطي لتوضيحها بشكل كافٍ.
- أحاول تقليل تقاطعات الخطوط قدر الإمكان لتجنب الالتباس.
- أستخدم الأسهم الموجهة لإظهار تدفق البيانات.

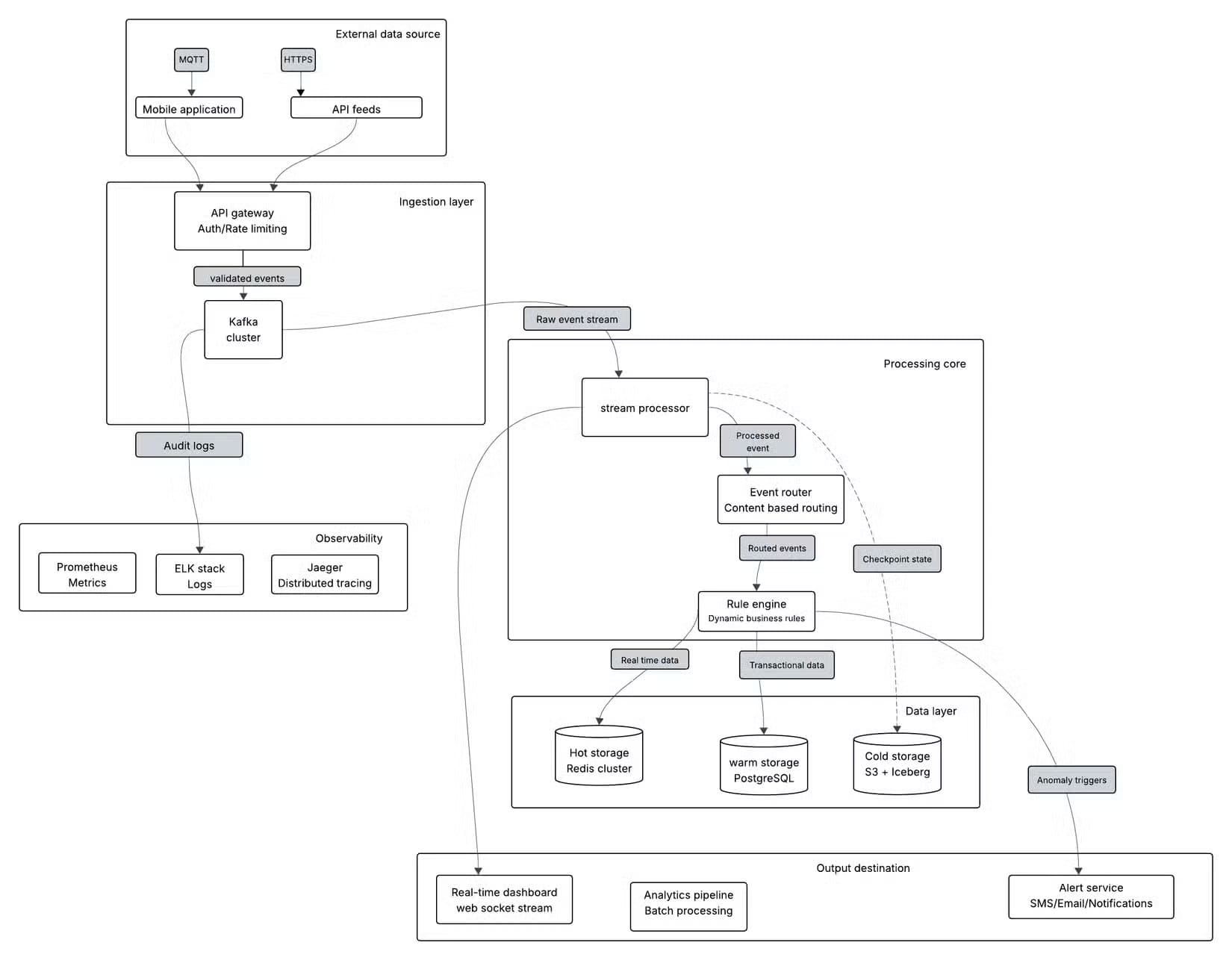

إلى جانب الأسهم الأساسية، أُضيف تعليقات توضيحية للوصلات باستخدام البروتوكولات وتنسيقات البيانات. على سبيل المثال، يُشير وضع علامة HTTP أو MQTT على خط ما إلى ما يمكن توقعه. بالنسبة للتدفقات غير المتزامنة، أستخدم خطوطًا متقطعة لتمييزها عن المكالمات المتزامنة.
هذه التفاصيل الصغيرة تُجنّبنا اجتماعات توضيح لا حصر لها لاحقًا.

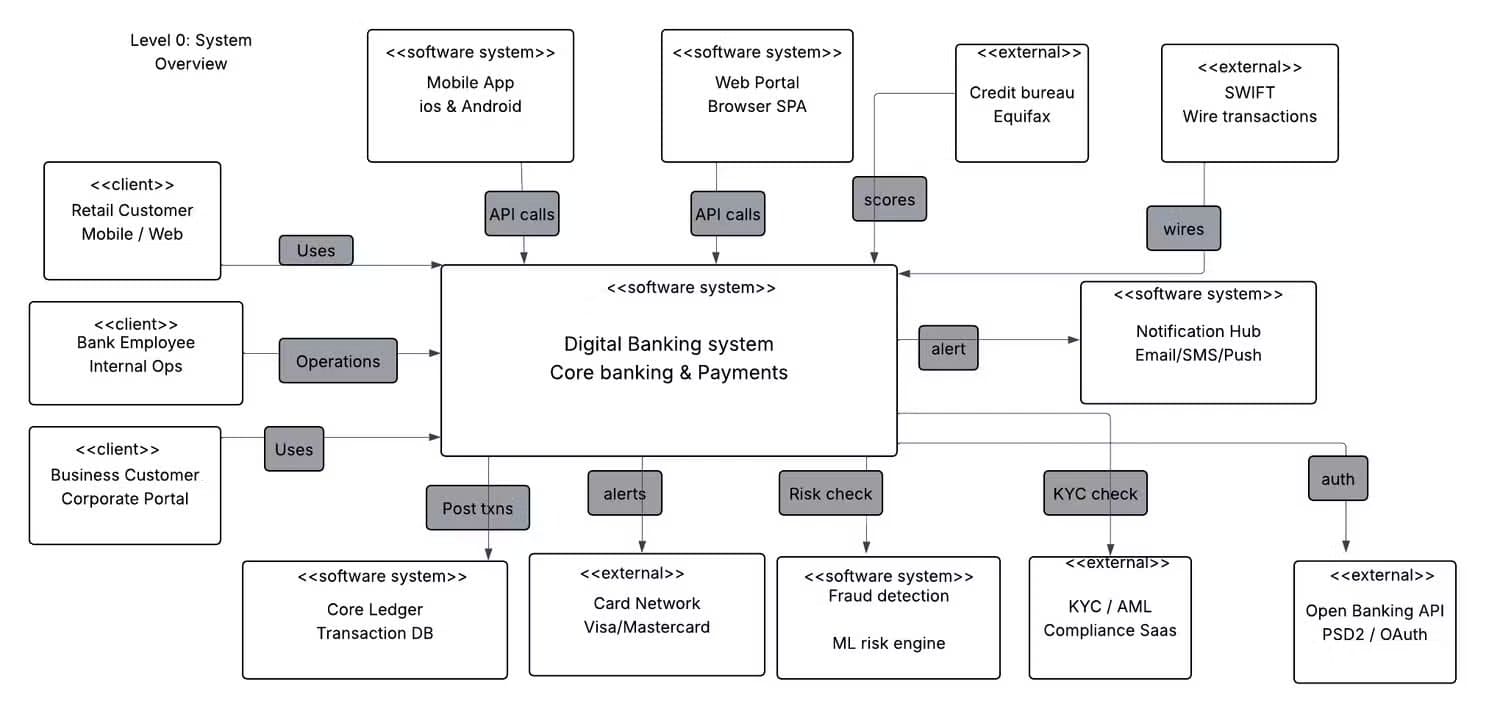

أعطِ الأولوية للوضوح على الشمولية. إنّ حشر كل شيء في مخطط واحد لا يجعله شاملًا، بل يجعله غير قابل للقراءة. أعلم أنّه من المغري إضافة كل مُكوّن، وكل تبعية، وكل حالة استثنائية إلى مخطط النظام. ولكن إذا صممت مخططات تُحاول استيعاب كل شيء، فستُصبح صعبة القراءة والفهم. أُفضّل اتباع المناهج الحديثة مثل نموذج C4. فهو يُقدّم لمصممي الأنظمة دليلًا لفصل البنية إلى مُكوّنات مُختلفة. بدلًا من حشر كل شيء في رسم مرئي واحد، يُوضّح هذا النموذج الأنظمة من خلال التجريد المُهيكل.
من واقع خبرتي في مراجعة مقترحات تصميم الأنظمة في شركات تقنية متوسطة الحجم، نادرًا ما تكون المخططات التي تُعتمد بسرعة هي الأكثر شمولًا. إنها تلك التي يستطيع مدير المنتج فهم تدفق البيانات فيها بنظرة سريعة لمدة ثلاثين ثانية.
أُفضّل تشبيه المخطط بالخريطة. فعندما تقود سيارتك عبر البلاد، لا تحتاج إلى رؤية كل شارع فرعي ومدخل، بل تحتاج فقط إلى الطرق السريعة والتقاطعات الرئيسية.
نصيحة
إذا لم يتمكن أحد أصحاب المصلحة من تحديد المكونات الرئيسية وتدفق البيانات في غضون دقيقتين، فهذا يعني أن المخطط يحتاج إلى تبسيط. في معظم الحالات، أقوم بإنشاء مخططات منفصلة: واحد للهيكل العام، وآخر لتفاعلات المكونات التفصيلية.
تحقق من صحة مخططك في الواقع.
اختبر مخططك مع شخص يستخدم النظام فعليًا.
بعد اتباع القواعد الثلاث المذكورة سابقًا، قد يبدو مخطط النظام غير مكتمل. السؤال الأهم هو: هل يعمل في الواقع؟ من الأخطاء الشائعة التي يقع فيها مهندسو الأنظمة إنشاء مخططات بناءً على التصميم المُخطط له والافتراضات بدلًا من الحالة الراهنة للنظام.
التحقق من صحة المخططات يعني مقارنتها بالنظام الفعلي، والتحدث مع المهندسين المسؤولين عن صيانة المكونات، والتأكد من دقة التفاعلات وتدفقات البيانات والتبعيات. تساعد هذه العملية الأخيرة في كشف التناقضات والعناصر المفقودة والافتراضات الخاطئة قبل أن تتحول إلى أخطاء مكلفة.
صمم للفهم، لا للإطراء
لا يكمن معيار جودة مخطط النظام في إبهاره للمهندسين المعماريين الآخرين، بل في قدرة أصحاب المصلحة على فهم تدفق البيانات في غضون ثلاثين ثانية، وسرعة اندماج مهندس جديد، وقدرة فريقك على اكتشاف عيوب التصميم قبل وصولها إلى مرحلة الإنتاج. أستخدم أدوات مثل Lucid App وDragrams.net لتصور أنظمتي. لا تتعلق هذه القواعد الأربع برسم مربعات وأسهم أجمل، بل باحترام كيفية قراءة الناس للمخططات واتخاذهم للقرارات.
يساعد الالتزام بقواعد واضحة عند رسم مخططات النظام على تحويل الأفكار المعقدة إلى تصاميم سهلة الفهم. فالمخطط الجيد لا يكتفي بعرض المعلومات، بل يسهّل على الآخرين استيعابها بسرعة وبدون ارتباك.
لتحسين جودة مخططاتك، ركّز على البساطة والتنظيم واستخدام الرموز الواضحة. ومع الممارسة، ستتمكن من إنشاء مخططات احترافية تساعدك على التواصل بشكل أفضل داخل فريق العمل أو مع العملاء.
